Lopatky a ich dizajn:
Ako aerodynamika a tichý chod definujú moderné inžinierstvo
Efektivita veternej turbíny začína a končí pri dizajne jej lopatiek. V tomto článku sa pozrieme na to, ako inžinieri využívajú pokročilé modelovanie prúdenia vzduchu na dosiahnutie maximálneho vztlaku. Dozviete sa o biomimikre – technike, ktorá vďaka zúbkovaným okrajom inšpirovaným sovími krídlami robí turbíny tichšími než kedykoľvek predtým. Rozoberáme tiež výzvy spojené s extrémnou dĺžkou lopatiek a nové trendy v segmentovanej výrobe, ktoré umožňujú inštaláciu obrovských rotorov aj v ťažko dostupnom teréne na pevnine.
Lopatka veternej turbíny nie je len kus kompozitu. Je to majstrovské dielo leteckého inžinierstva, ktoré musí vyriešiť neriešiteľné: zachytiť čo najviac energie z vetra a zároveň byť takmer nepočuteľné. Moderný dizajn lopatiek dnes čerpá inšpiráciu dokonca aj z ríše zvierat.
1. Aerodynamické profily: Premena tlaku na rotačnú silu

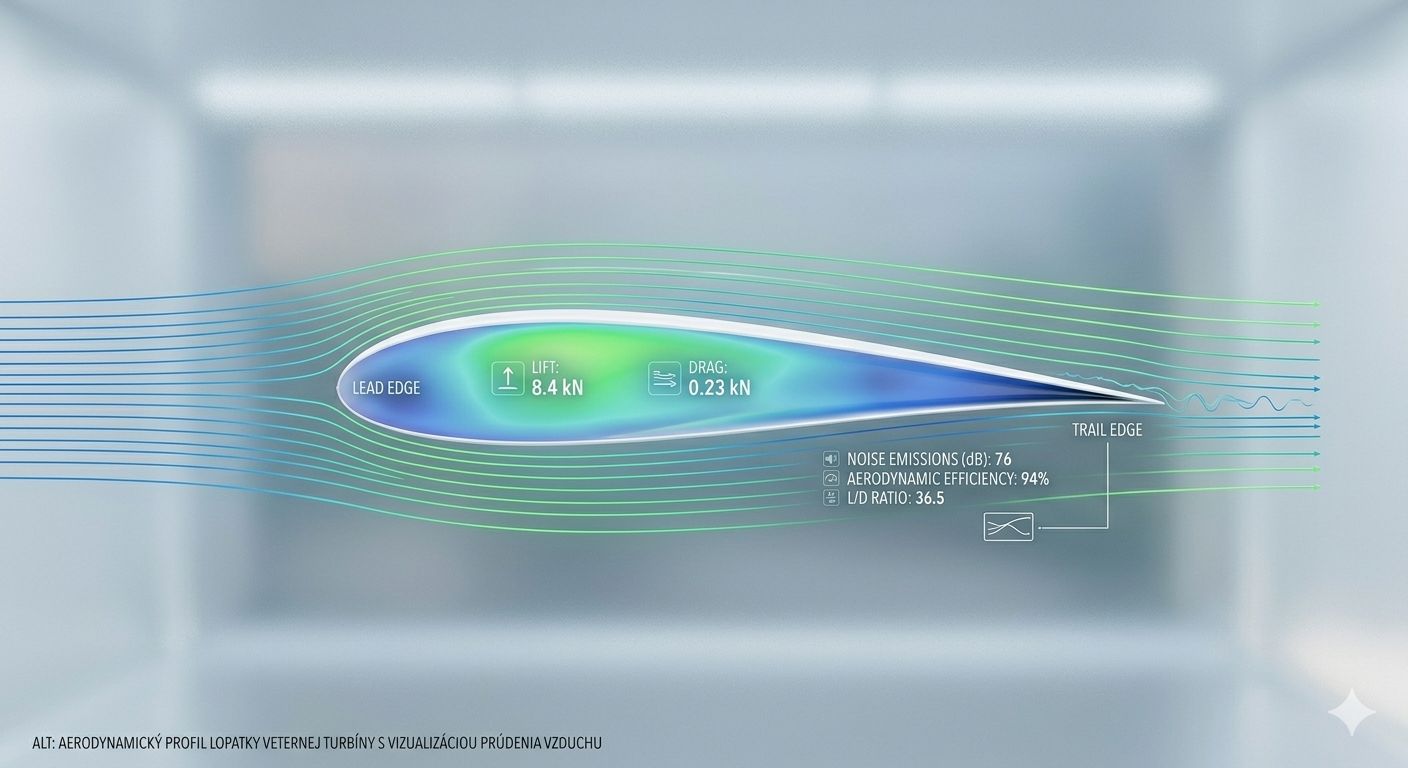

Podobne ako krídlo lietadla, aj lopatka turbíny využíva princíp vztlaku. Keď vietor obteká asymetrický profil lopatky, na jednej strane vzniká podtlak a na druhej pretlak. Tento rozdiel síl roztáča rotor.
- Optimalizácia profilu: Moderné lopatky majú premenlivý profil. Pri koreni (u náboja) sú hrubé, aby uniesli obrovské ohybové momenty. Smerom k špičke sa profil mení na štíhly a aerodynamicky vysoko efektívny.
- Dĺžka a plocha: Čím je lopatka dlhšia, tým väčšiu plochu "vymete". Zdvojnásobenie dĺžky lopatky neznamená dvojnásobok energie, ale vďaka fyzikálnym zákonom až štvornásobok získaného výkonu.
2. Inšpirácia prírodou: Serrated Edges a Winglets
Hluk je najväčším nepriateľom veterných parkov v blízkosti obývaných oblastí. Inžinieri preto vyvinuli techniky na jeho drastické zníženie:
- Serrated Edges (Zúbkované okraje): Inšpirované krídlami sov, ktoré lietajú takmer nehlučne. Tieto "hrebeňovité" nástavce na odtokovej hrane lopatky rozbíjajú veľké turbulencie vzduchu na menšie víry, čo výrazne znižuje charakteristické "svišťanie".
- Winglets (Zahnuté špičky): Podobne ako na koncoch krídel moderných dopravných lietadiel, aj na turbínach winglety znižujú indukovaný odpor a hluk vznikajúci na samotnom konci lopatky, kde je obvodová rýchlosť najvyššia.
3. Logistika a limity rastu
S lopatkami presahujúcimi 115 metrov (ako napríklad pri offshore modeli Vestas V236) narážame na logistické limity.
- Segmentované lopatky: Budúcnosťou onshore turbín sú lopatky vyrobené z dvoch alebo troch častí, ktoré sa spoja až priamo na stavenisku. To umožňuje prepravu obrovských komponentov aj po bežných cestách s ostrými zákrutami.
- Aktívne riadenie: Moderné systémy v reálnom čase upravujú uhol nábehu (pitch) každého listu zvlášť, aby kompenzovali turbulencie a znižovali únavové zaťaženie materiálu.
