Anatómia modernej turbíny:
Technické srdce veternej energie

Veterná turbína predstavuje vrchol súčasného strojárskeho inžinierstva, kde sa spája precízna mechanika s pokročilou aerodynamikou. Tento článok vás prevedie kompletnou stavbou turbíny – od robustných betónových a oceľových základov, ktoré zabezpečujú stabilitu obrovských stožiarov, až po „mozog“ ukrytý v gondole. Dozviete sa, akú úlohu zohráva prevodovka a riadiace systémy pri premene vetra na elektrinu a prečo je aktívne riadenie nábehu lopatiek (pitch systém) kľúčové pre bezpečnosť a efektivitu. Pochopenie anatómie týchto kolosov je prvým krokom k porozumeniu celému sektoru veternej energetiky.

Veterné Parky / Technológie a inovácie / Anatómia modernej turbíny: Technické srdce veternej energie

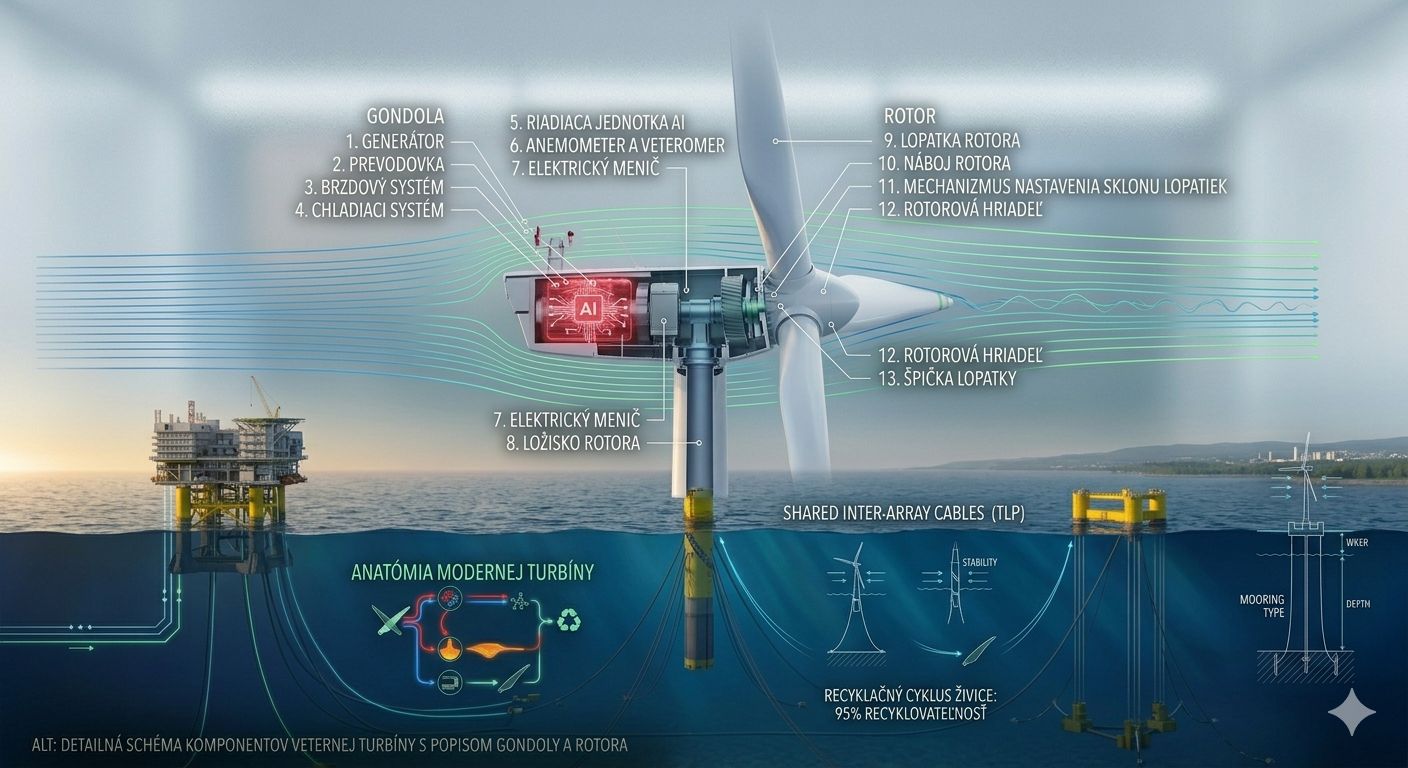

Schéma komponentov veternej turbíny s popisom gondoly a rotora

Moderná veterná turbína je fascinujúcim príkladom precízneho strojárstva. Už to nie sú tie jednoduché „vrtule“, ktoré poznáme z minulosti; dnešné stroje sú komplexné energetické jednotky schopné napájať tisíce domácností. Poďme si ich rozobrať od zeme až po najvyšší bod.

1. Základ a stožiar: Stabilita v extrémnych podmienkach

Všetko začína tam, kde to nie je vidieť. Základy turbíny musia odolať nielen obrovskej hmotnosti stroja (stovky ton), ale najmä dynamickému zaťaženiu vetrom a pákovej sile, ktorú vytvára vysoký stožiar.

  • Základy: Pri onshore (pevninských) turbínach ide najčastejšie o železobetónové kruhové alebo osemuholníkové dosky. Ich dimenzovanie závisí od geológie podložia. Pri offshore turbínach hovoríme o monopyloch (oceľové rúry razené do dna) alebo trojnožkách (tripod).
  • Stožiar (Tower): Najčastejšie ide o kónické oceľové sekcie. Výška je kľúčová – čím vyššie sme, tým je prúdenie vetra laminárnejšie (menej turbulentné) a silnejšie. Dnešné stožiare bežne presahujú výšku 120 – 160 metrov.

2. Gondola: Mozog a motor v jednom

Gondola (nacelle) je skriňa umiestnená na vrchole stožiara, v ktorej prebieha samotná premena mechanickej energie na elektrickú.

  • Prevodovka (Gearbox): Nie všetky turbíny ju majú (tzv. Direct Drive systémy ju vynechávajú), ale v mnohých stále slúži na transformáciu pomalých otáčok rotora (cca 10–15 ot./min) na vysoké otáčky potrebné pre generátor (cca 1500 ot./min).
  • Generátor: Srdce turbíny. Väčšinou ide o asynchrónne alebo synchrónne generátory s permanentnými magnetmi, ktoré vyrábajú striedavý prúd.
  • Riadiaci systém: Súbor počítačov a senzorov (anemometre, meteostanice), ktoré nepretržite vyhodnocujú smer a silu vetra. Systém automaticky natáča celú gondolu proti vetru (Yaw system) a upravuje chod komponentov tak, aby nedošlo k preťaženiu.

3. Dizajn listov: Umenie aerodynamiky

Lopatky (listy) rotora sú najnamáhanejšou časťou turbíny. Ich dizajn pripomína krídla lietadla, využívajúc vztlak na roztočenie hriadeľa.

  • Aerodynamika a profil: Listy majú premenlivý profil – pri koreni sú hrubé kvôli pevnosti, smerom k špičke sa zužujú a krútia, aby optimalizovali uhol nábehu vetra po celej svojej dĺžke.
  • Aktívne riadenie (Pitch systém): Ide o mechanizmus, ktorý dokáže otáčať jednotlivé listy okolo ich vlastnej osi.
    • Pri slabom vetre sa listy natočia tak, aby zachytili čo najviac energie.
    • Pri víchrici sa natočia „do práporu“ (hranou k vetru), čím sa turbína bezpečne zastaví a chráni pred deštrukciou.
  • Materiály: Používajú sa kompozity – sklenenými alebo uhlíkovými vláknami vystužené polyméry (GFRP/CFRP). Sú ľahké, mimoriadne pevné, ale pružné, čo im umožňuje odolávať nárazom vetra bez zlomenia.

Vedeli ste, že? Špičky najväčších lopatiek na svete dosahujú pri plnej rýchlosti rotácie rýchlosť až 300 km/h. To kladie obrovské nároky na povrchovú úpravu materiálu, aby odolal erózii spôsobenej dažďom a prachom.

V ďalšej časti sa pozrieme na Materiály budúcnosti a zistíme, ako uhlíkové vlákna a nové typy kovov umožňujú stavať ešte väčšie a efektívnejšie stroje.
